Avant de commander ou d’exécuter, un chantier de rénovation exige souvent des documents plus précis que les plans généraux : plans de détail, de réservation, de réseaux, calepinages, notes de calcul, fiches techniques, Avis Techniques, procès-verbaux d’essai, échantillons et plans de synthèse. Voici comment valider les études et documents d’exécution, distinguer validation esthétique et vérification technique, et clarifier les responsabilités.

Sommaire

• Pourquoi valider les documents avant de commencer les travaux ?
• Que signifie « valider » un document ?
• La validation doit-elle être organisée dans le contrat ?
• Quels documents doivent être validés en priorité ?
• Distinguer les différentes phases de documents
• Plans de détail
• Plans de réservation
• Plans de réseaux
• Calepinages
• Notes de calcul
• Fiches techniques
• Avis Techniques et Documents Techniques d’Application
• Procès-verbaux d’essai
• Échantillons
• Coloris
• Implantations
• Dimensionnements
• Compatibilité entre documents
• Validation avant commande
• Validation esthétique et responsabilité technique
• Statut et circulation des documents
• Points d’arrêt avant exécution
• Tableau de validation documentaire
• Fiche de validation recommandée
• Méthode de validation étape par étape
• Signaux d’alerte
• Quelles sont les principales erreurs à éviter ?
• Recommandations de Check my House
• À retenir
• Sources principales

Pourquoi valider les documents avant de commencer les travaux ?

Les plans généraux, le devis et la notice descriptive ne suffisent pas toujours pour exécuter correctement un chantier de rénovation.

Avant certaines commandes ou interventions, il peut être nécessaire d’établir :

• des plans de détail
• des plans de réservation
• des plans de réseaux
• des calepinages
• des notes de calcul
• des fiches techniques
• des plans de fabrication
• des procès-verbaux d’essai
• des échantillons
• des tableaux de coloris
• des plans d’implantation
• des documents de synthèse entre les différents lots

La validation de ces documents doit permettre de vérifier, avant que les ouvrages deviennent difficiles ou coûteux à modifier :

• que le projet est suffisamment défini
• que les dimensions sont cohérentes
• que les produits correspondent au marché
• que les performances attendues sont démontrées
• que les réseaux peuvent être installés
• que les réservations sont correctement positionnées
• que les interfaces entre entreprises sont traitées
• que les choix esthétiques sont arrêtés
• que les calculs nécessaires ont été réalisés
• que les documents utilisés sont les bonnes versions

Une commande ou une exécution engagée sur la base d’un document incomplet peut entraîner :

• une fabrication inutilisable
• une réservation mal placée
• une collision entre réseaux
• une insuffisance structurelle
• un équipement impossible à raccorder
• une non-conformité réglementaire
• des travaux supplémentaires
• un retard
• une contestation sur la responsabilité du choix

Les professionnels liés au maître d’ouvrage par un contrat de louage d’ouvrage peuvent avoir la qualité de constructeurs au sens du Code civil. Leur responsabilité ne disparaît pas du seul fait qu’un document ou un choix a été présenté au maître d’ouvrage.

Que signifie « valider » un document ?

Le mot « validation » est souvent utilisé sans que sa portée soit définie.

Il peut recouvrir plusieurs opérations différentes.

Prise de connaissance

Le destinataire confirme uniquement qu’il a reçu le document.

Approbation esthétique

Le maître d’ouvrage accepte notamment :

• la couleur
• la texture
• la forme
• le sens de pose
• le calepinage visible
• l’aspect d’un échantillon

Vérification technique

Un professionnel compétent contrôle, dans les limites de sa mission :

• les dimensions
• les performances
• les hypothèses
• les calculs
• les interfaces
• la conformité au projet

Visa du maître d’œuvre

Le maître d’œuvre examine le document dans le périmètre prévu par son contrat, généralement pour vérifier sa cohérence avec la conception et les autres pièces du marché.

Bon pour exécution

Le document atteint le statut autorisant son utilisation pour réaliser les travaux.

Bon pour fabrication ou bon pour commande

Le document permet de lancer la fabrication ou la commande d’un produit identifié.

Ces niveaux ne doivent pas être confondus.

Une signature portée sur un document doit préciser ce qu’elle signifie :

1. Reçu pour information.
2. Validé sur le plan esthétique uniquement.
3. Visé au regard de la conformité au projet architectural.
4. Bon pour fabrication.
5. Bon pour exécution.

La validation doit-elle être organisée dans le contrat ?

Oui.

Le marché doit préciser :

• qui produit chaque document
• qui le vérifie
• qui le vise
• qui valide les choix esthétiques
• quel délai est accordé pour répondre
• quelles observations doivent être levées
• quel statut autorise la commande
• quel statut autorise l’exécution
• qui assume les erreurs de conception ou de fabrication
• comment sont diffusées les nouvelles versions

Les contrats doivent être exécutés de bonne foi. Chaque intervenant doit donc transmettre les informations nécessaires, signaler les incohérences qu’il identifie et ne pas utiliser sciemment un document périmé ou manifestement insuffisant.

Quels documents doivent être validés en priorité ?

La priorité doit être donnée aux documents qui conditionnent :

• la sécurité
• la stabilité
• l’étanchéité
• les ouvrages cachés
• les commandes sur mesure
• les interfaces entre lots
• les travaux irréversibles
• les performances réglementaires
• l’aspect définitif difficilement modifiable

Il ne faut pas lancer sans document adapté :

• une ouverture dans un mur porteur
• une reprise de fondation
• une fabrication d’escalier
• une commande de menuiseries sur mesure
• un plancher chauffant
• une étanchéité complexe
• une façade à calepinage spécifique
• une réservation structurelle
• une installation technique nécessitant un dimensionnement

Distinguer les différentes phases de documents

Documents de conception

Ils définissent le projet envisagé.

Exemples :

• plans architecturaux
• notice descriptive
• schémas de principe
• études de faisabilité
• avant-projet
• plans du dossier administratif

Ils ne contiennent pas nécessairement toutes les informations permettant l’exécution.

Documents de consultation

Ils permettent aux entreprises de chiffrer.

Exemples :

• plans de consultation
• cahier technique
• décomposition du prix
• quantités estimatives
• exigences de performance

Documents d’exécution

Ils précisent ce qui doit matériellement être réalisé.

Exemples :

• plans de détail
• plans d’atelier
• plans de réservation
• notes de calcul
• plans de réseaux
• plans de fabrication
• calepinages
• schémas de raccordement

Documents de contrôle

Ils permettent de vérifier les produits et les travaux.

Exemples :

• fiches techniques
• Avis Techniques
• certificats
• procès-verbaux d’essai
• fiches d’autocontrôle
• comptes rendus de tests
• plans annotés après vérification

Documents de récolement

Ils représentent les ouvrages réellement exécutés.

Ils sont établis ou actualisés à la fin des travaux et ne doivent pas être confondus avec les plans d’exécution initiaux.

Plans de détail

À quoi servent-ils ?

Les plans de détail développent une partie du projet qui ne peut pas être correctement définie par les plans généraux.

Ils peuvent concerner :

• la jonction entre une menuiserie et la façade
• un seuil
• un relevé d’étanchéité
• une ouverture dans un mur porteur
• l’appui d’une poutre
• un pied de cloison
• un raccord de toiture
• un escalier
• un garde-corps
• un meuble intégré
• une trappe
• une gaine technique
• un traitement de pont thermique

Que doit contenir un plan de détail ?

• référence du projet
• numéro du document
• indice
• date
• échelle
• emplacement
• dimensions
• niveaux
• matériaux
• épaisseurs
• fixations
• joints
• raccords
• sens d’écoulement
• tolérances utiles
• références aux autres documents

Quelle échelle utiliser ?

L’échelle dépend de la complexité.

Un détail peut notamment être établi au :

• 1/20
• 1/10
• 1/5
• 1/2
• 1/1 pour certains profils ou assemblages

Un dessin agrandi mais non coté ne constitue pas nécessairement un document d’exécution suffisant.

Qui doit établir les détails ?

Selon le contrat :

• architecte
• maître d’œuvre
• bureau d’études
• entreprise
• fabricant
• agenceur
• façadier
• étancheur
• serrurier

La responsabilité doit suivre la mission réellement confiée.

Exemple

L’architecte peut définir l’aspect et le principe général d’un garde-corps.

L’entreprise de serrurerie ou le bureau d’études doit ensuite pouvoir établir :

• les sections
• les assemblages
• les ancrages
• les dimensions de fabrication
• les justifications mécaniques, si cette mission lui incombe contractuellement

Un détail doit-il être validé avant la commande ?

Oui lorsqu’il conditionne une fabrication ou un produit sur mesure.

La commande ne doit pas être lancée tant que les points suivants ne sont pas stabilisés :

• dimensions relevées
• support vérifié
• niveaux définitifs
• finition
• mode de fixation
• interfaces avec les autres lots
• performances
• sens d’ouverture ou de pose

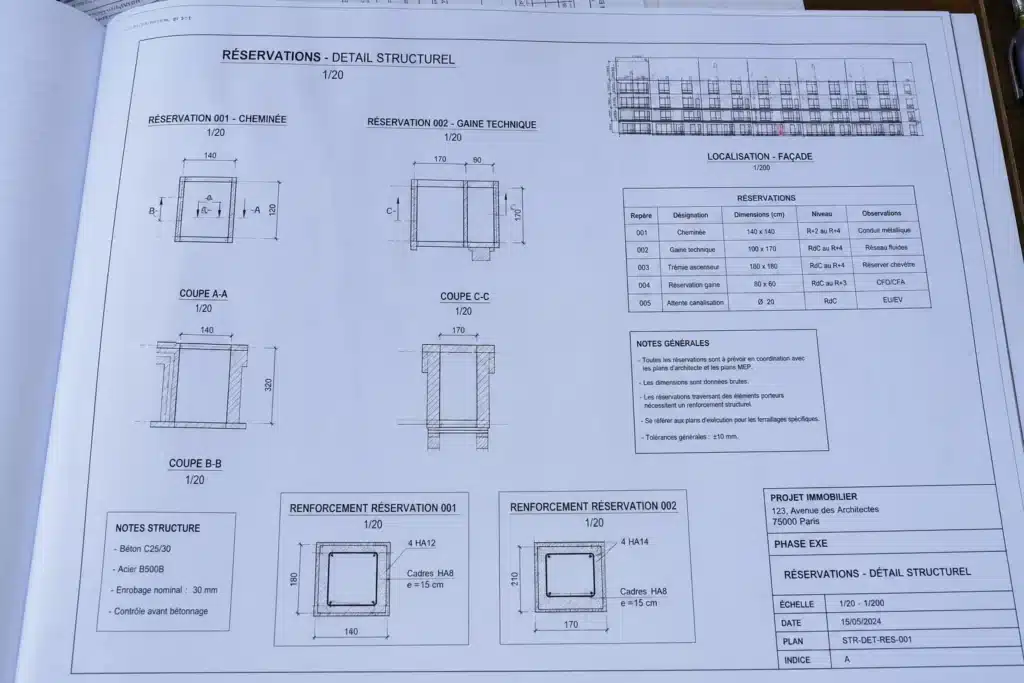

Plans de réservation

Qu’est-ce qu’une réservation ?

Une réservation est un emplacement prévu dans un ouvrage pour permettre notamment :

• le passage d’une canalisation
• l’installation d’une gaine
• le positionnement d’un équipement
• le scellement d’un élément
• la pose d’une menuiserie
• le passage d’un conduit
• la création d’une trémie
• l’intégration d’un boîtier

Pourquoi les plans de réservation sont-ils essentiels ?

Une réservation oubliée peut imposer ensuite :

• un carottage
• un percement dans une structure terminée
• une modification de réseau
• une dépose
• un renforcement
• un rebouchage
• une reprise d’étanchéité
• un surcoût

À l’inverse, une réservation inutile ou trop importante peut affaiblir l’ouvrage ou compliquer les finitions.

Que doit indiquer le plan ?

Pour chaque réservation :

• numéro
• lot demandeur
• emplacement
• dimensions
• niveau
• axe
• profondeur
• forme
• sens de passage
• ouvrage support
• date limite de réalisation
• besoin éventuel de renforcement

Qui produit le plan ?

Le lot qui a besoin de la réservation doit normalement transmettre ses besoins.

La synthèse peut être assurée, selon le contrat, par :

• l’entreprise générale
• le maître d’œuvre
• l’OPC
• le bureau d’études structure
• un coordinateur de synthèse

Le bureau d’études structure doit-il intervenir ?

Oui lorsque la réservation affecte :

• une poutre
• un poteau
• un voile
• une dalle
• un mur porteur
• une fondation
• un élément participant à la stabilité

Un installateur ne doit pas déplacer ou agrandir seul une réservation structurelle.

Comment traiter une réservation oubliée ?

1. Suspendre le percement envisagé.
2. Localiser les armatures et réseaux.
3. Consulter le concepteur compétent.
4. Établir une solution.
5. Vérifier le besoin de renforcement.
6. Formaliser le coût et le délai.
7. Mettre à jour les plans.

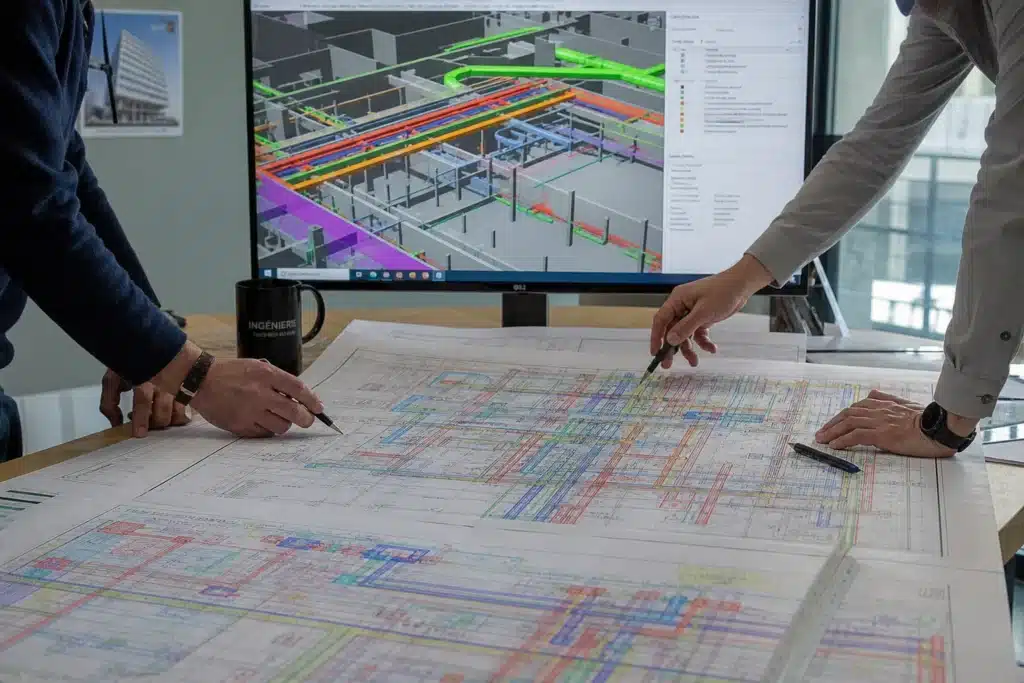

Plans de réseaux

Quels réseaux doivent être représentés ?

• eau froide
• eau chaude
• évacuations
• chauffage
• gaz
• ventilation
• électricité
• courants faibles
• alarme
• télécommunications
• climatisation
• assainissement
• réseaux extérieurs

Que doit montrer le plan ?

• origine
• destination
• cheminement
• diamètre ou section
• pente
• niveau
• hauteur
• équipements
• organes de coupure
• regards
• boîtes de dérivation
• raccordements
• traversées
• calorifuge
• dispositifs de visite
• zones de maintenance

Pourquoi un simple schéma de principe ne suffit-il pas toujours ?

Un schéma de principe montre le fonctionnement général.

Il ne définit pas nécessairement :

• l’emplacement exact
• la hauteur de pose
• la réservation
• la pente disponible
• la longueur réelle
• la collision avec une poutre
• l’accessibilité future
• la position des trappes

Quels conflits doivent être recherchés ?

• gaine de ventilation contre poutre
• évacuation sans pente suffisante
• canalisation devant une trappe
• réseau électrique trop proche d’un réseau incompatible
• collecteur inaccessible
• bouche de ventilation cachée par un meuble
• appareil sans volume de maintenance
• conduit traversant une étanchéité sans détail
• réseau empêchant la pose de l’isolation

Faut-il conserver les plans après fermeture ?

Oui.

Les réseaux cachés doivent être :

• photographiés
• cotés
• reportés sur un plan
• intégrés au dossier de récolement

Cette traçabilité évite de percer ultérieurement une canalisation ou un câble.

Calepinages

Qu’est-ce qu’un calepinage ?

Le calepinage organise la répartition, le sens et les coupes des éléments répétitifs.

Il peut concerner :

• carrelage
• parquet
• pierre
• panneaux de façade
• plaques de plafond
• bardage
• couverture
• menuiseries
• appareillage de maçonnerie
• équipements électriques visibles

Pourquoi le valider avant la pose ?

Le calepinage influence :

• l’aspect
• les coupes
• les symétries
• la position des joints
• les alignements
• les quantités
• les chutes
• les commandes
• les raccords avec les équipements

Que doit représenter le document ?

• point de départ
• axes
• sens de pose
• largeur des joints
• position des coupes
• trappes
• siphons
• appareils sanitaires
• portes
• changements de matériaux
• joints de fractionnement ou de dilatation
• motifs
• numéros de teintes

Une validation esthétique suffit-elle ?

Non lorsque le calepinage a une fonction technique.

Le maître d’ouvrage peut valider :

• l’axe visuel
• le motif
• la position d’une coupe apparente

L’entreprise et le concepteur compétent restent responsables, dans leurs missions respectives, de vérifier notamment :

• la compatibilité avec les joints du support
• les pentes
• les dispositifs d’évacuation
• les prescriptions de pose
• les dimensions minimales des coupes
• les mouvements de l’ouvrage

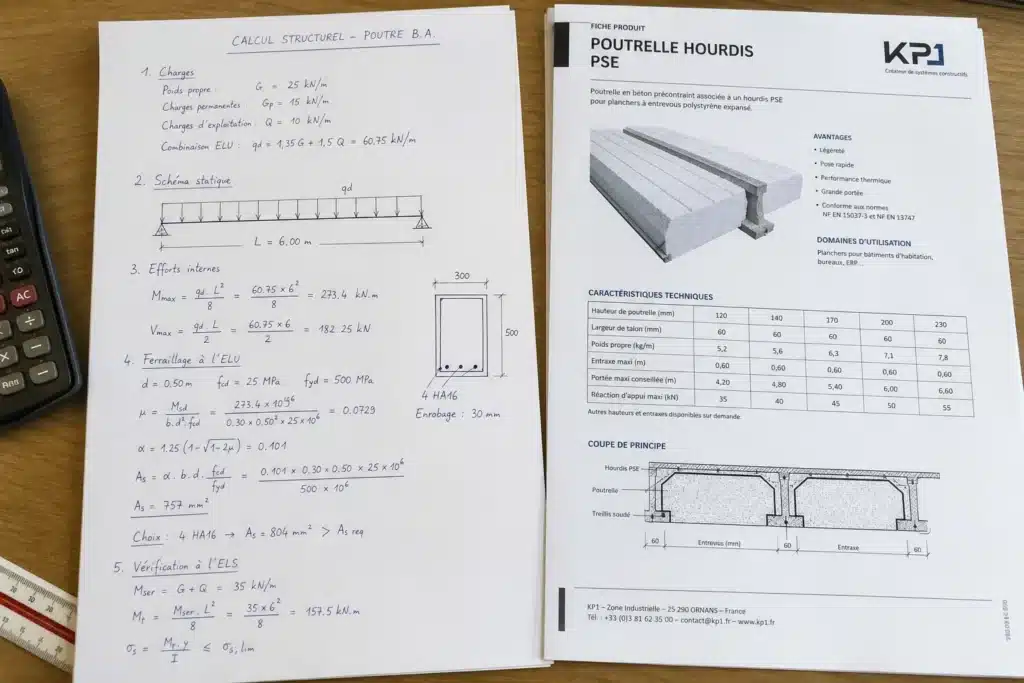

Notes de calcul

Qu’est-ce qu’une note de calcul ?

La note de calcul justifie le dimensionnement d’un ouvrage ou d’une installation à partir :

• d’hypothèses
• de charges
• de caractéristiques de matériaux
• d’une méthode
• de règles de calcul
• de résultats
• de vérifications

Quels travaux peuvent nécessiter une note ?

Structure

• ouverture porteuse
• poutre
• poteau
• linteau
• plancher
• trémie
• fondation
• reprise en sous-œuvre
• mezzanine
• charpente
• garde-corps
• étaiement

Fluides

• chauffage
• ventilation
• climatisation
• réseau hydraulique
• évacuation
• pompe
• ballon
• équilibrage

Électricité

• puissance
• protections
• sections
• chute de tension
• sélectivité
• mise à la terre

Acoustique et thermique

• résistance thermique
• risque de condensation
• performance acoustique
• traitement des ponts thermiques

Que doit comporter la note ?

• auteur
• qualification
• mission
• date
• indice
• documents utilisés
• hypothèses
• charges
• matériaux
• normes ou méthodes
• schémas
• résultats
• limites d’application
• conclusion
• plans associés

Qui peut la valider ?

Le maître d’ouvrage non technicien ne peut pas vérifier la justesse d’un calcul.

La vérification doit être confiée, selon le projet, à :

• un bureau d’études
• un ingénieur
• un contrôleur technique
• le maître d’œuvre dans les limites de ses compétences et de sa mission
• un autre spécialiste indépendant

Peut-on commencer avant la note définitive ?

Il ne faut pas exécuter l’ouvrage concerné lorsque la note est nécessaire pour :

• déterminer ses dimensions
• vérifier sa stabilité
• définir les armatures
• établir l’étaiement
• déterminer les fixations
• confirmer sa faisabilité

Une note établie après exécution ne régularise pas automatiquement un ouvrage mal dimensionné.

Que vérifier avant de l’accepter ?

• correspondance avec l’adresse du chantier
• correspondance avec la dernière version des plans
• dimensions réelles
• matériaux réellement prévus
• hypothèses de charges
• état de l’existant
• prise en compte des phases provisoires
• signature ou identification de l’auteur
• assurance correspondant à la mission

Fiches techniques

À quoi servent-elles ?

La fiche technique décrit les caractéristiques d’un produit ou d’un système.

Elle peut mentionner :

• composition
• dimensions
• poids
• performance
• conditions de stockage
• support admissible
• méthode de pose
• temps de séchage
• température d’application
• entretien
• durée de conservation
• accessoires compatibles

La fiche commerciale suffit-elle ?

Non.

Une brochure commerciale met principalement en avant les avantages du produit.

Il faut rechercher la documentation technique permettant de vérifier :

• le domaine d’emploi
• les performances mesurées
• les limites
• les conditions de mise en œuvre
• les références exactes

Quelle version faut-il conserver ?

La version applicable à la date :

• de la prescription
• de la commande
• de la mise en œuvre

Les fabricants peuvent modifier :

• une composition
• une référence
• un accessoire
• une procédure
• un domaine d’emploi

La date ou le numéro de version doit donc être identifiable.

Faut-il vérifier tous les composants d’un système ?

Oui.

Un système peut comprendre :

• primaire
• colle
• membrane
• fixation
• bande
• joint
• finition
• accessoire de raccord

Le remplacement d’un seul composant peut remettre en cause :

• la compatibilité
• la performance
• l’évaluation technique
• la garantie fabricant

Avis Techniques et Documents Techniques d’Application

Qu’est-ce qu’un Avis Technique ?

L’Avis Technique est une évaluation collégiale du comportement prévisible et durable d’un procédé innovant de construction dans un domaine d’emploi précis et sous réserve du respect des dispositions de conception et de mise en œuvre indiquées.

Il s’agit d’une démarche volontaire destinée aux techniques non traditionnelles. Le Document Technique d’Application, ou DTA, désigne l’Avis Technique lorsque le produit fait l’objet d’un marquage CE.

Qui formule et publie ces avis ?

Les Avis Techniques sont formulés dans le cadre de la Commission chargée de formuler les Avis Techniques et Documents Techniques d’Application, avec l’intervention de groupes spécialisés représentant les professions. Le CSTB instruit les demandes, assure le secrétariat de la commission et publie les documents.

Un Avis Technique est-il une autorisation générale d’utiliser le produit ?

Non.

Il faut vérifier :

• le titulaire
• la référence
• la version
• la date de validité
• le domaine d’emploi
• le support
• les dimensions
• la zone climatique
• l’exposition
• la nature du bâtiment
• les prescriptions de conception
• les prescriptions de mise en œuvre
• les limitations
• les accessoires

Pourquoi le domaine d’emploi est-il essentiel ?

Un même procédé peut être adapté à une façade verticale mais pas à une paroi enterrée, ou être adapté à un logement individuel mais soumis à des restrictions dans un immeuble de grande hauteur, en zone sismique, en climat de montagne ou sur un support particulier.

Le titre du document ou le nom commercial du produit ne suffit pas.

Comment vérifier l’authenticité du document ?

Il faut consulter la base officielle du CSTB ou le site de la CCFAT et rechercher :

• la référence exacte
• le titulaire
• le statut
• la version en vigueur
• les éventuelles modifications ou remplacements

Un Avis Technique remplace-t-il le plan d’exécution ?

Non.

Il décrit un procédé et ses conditions générales d’emploi.

Le chantier nécessite encore :

• une étude du support
• un dimensionnement
• un calepinage
• des détails de raccord
• la vérification des interfaces
• une mise en œuvre conforme

Procès-verbaux d’essai

Qu’est-ce qu’un procès-verbal d’essai ?

Il s’agit d’un document relatant un essai réalisé selon un protocole défini sur :

• un produit
• un assemblage
• un échantillon
• un équipement
• un système

Il peut concerner :

• réaction au feu
• résistance au feu
• acoustique
• résistance mécanique
• étanchéité
• perméabilité à l’air
• glissance
• performance thermique
• endurance
• résistance à l’eau
• qualité sanitaire

Que faut-il vérifier ?

• laboratoire
• commanditaire
• référence du produit testé
• composition de l’échantillon
• dimensions
• support
• méthode d’essai
• norme ou protocole
• date
• résultats
• classement
• limites
• durée de validité éventuelle
• annexes

Le résultat s’applique-t-il à un produit « similaire » ?

Pas automatiquement.

Une modification de l’épaisseur, de la densité, de la fixation, de la composition, de la dimension, de l’ossature, du support ou du joint peut sortir de la configuration testée.

Un procès-verbal remplace-t-il la vérification de la mise en œuvre ?

Non.

Il démontre le résultat obtenu pour la configuration testée.

Le chantier doit encore respecter :

• les composants
• les dimensions
• le montage
• les fixations
• les joints
• les conditions de pose

Comment traiter un procès-verbal ancien ?

Il faut vérifier :

• si le produit est inchangé
• si le référentiel reste applicable
• si le document a été remplacé
• si une date limite ou une extension est indiquée
• si le fabricant confirme son applicabilité

Échantillons

Pourquoi demander des échantillons ?

Les documents numériques ne permettent pas toujours d’apprécier :

• la teinte réelle
• la texture
• la brillance
• le veinage
• le toucher
• le relief
• la réaction à la lumière
• la variation entre produits

Quels matériaux peuvent nécessiter un échantillon ?

• peinture
• enduit
• carrelage
• pierre
• parquet
• revêtement souple
• menuiserie
• bardage
• couverture
• serrurerie
• mobilier
• joints
• panneaux

Comment valider un échantillon ?

La fiche d’échantillon doit indiquer :

• projet
• lot
• fabricant
• gamme
• référence
• coloris
• finition
• format
• date
• local concerné
• nom du validateur
• réserves éventuelles

L’échantillon physique doit être :

• marqué
• conservé
• protégé
• disponible pour comparaison lors de la réception

L’échantillon présenté est-il nécessairement représentatif de toute la fourniture ?

Non.

Certains matériaux présentent des variations naturelles ou industrielles.

Le professionnel doit informer le maître d’ouvrage notamment sur :

• les variations de veinage
• les différences de bain
• les nuances
• les nœuds
• les singularités
• le vieillissement
• la patine
• l’exposition à la lumière

Faut-il prévoir une zone témoin ?

Pour certaines prestations, un échantillon de petite taille est insuffisant.

Il peut être préférable de réaliser :

• un panneau témoin d’enduit
• une surface de peinture
• une portion de façade
• quelques mètres carrés de revêtement
• un assemblage de menuiserie
• un prototype de meuble
• une salle ou une zone témoin

La zone témoin doit être acceptée avant la généralisation de la prestation.

Coloris

Comment éviter les erreurs de teinte ?

Le choix doit être identifié par :

• fabricant
• nuancier
• référence
• finition
• niveau de brillance
• support
• numéro de lot lorsque pertinent

Les expressions suivantes sont insuffisantes :

• blanc
• gris clair
• beige
• noir mat
• ton pierre

Pourquoi le rendu peut-il différer ?

La perception dépend :

• de la lumière naturelle
• de l’éclairage artificiel
• du support
• de la texture
• de la brillance
• des couleurs voisines
• de la dimension de la surface
• du mode d’application

Comment valider correctement ?

1. Examiner l’échantillon sur place.
2. Le regarder à différents moments de la journée.
3. Vérifier la finition.
4. Réaliser une zone témoin si nécessaire.
5. Identifier la référence dans le devis ou l’avenant.
6. Conserver l’échantillon accepté.

Une teinte personnalisée doit-elle être commandée immédiatement ?

Non avant validation formelle.

Une peinture, une menuiserie ou un revêtement fabriqué dans une teinte spéciale peut être :

• non repris
• non remboursable
• long à remplacer
• coûteux à refaire

Implantations

Qu’est-ce qu’une implantation ?

L’implantation fixe la position exacte d’un ouvrage.

Elle peut concerner :

• cloison
• porte
• équipement sanitaire
• prise
• luminaire
• radiateur
• meuble
• escalier
• trémie
• ouverture
• terrasse
• extension
• réseau extérieur

Pourquoi matérialiser les implantations sur place ?

Un plan peut être techniquement correct mais produire un résultat inadapté une fois confronté :

• aux dimensions réelles
• aux faux aplombs
• aux équipements existants
• aux circulations
• à l’ouverture d’une porte
• au mobilier
• aux usages

Comment procéder ?

Avant l’exécution, l’entreprise peut matérialiser :

• axes
• cloisons
• ouvertures
• équipements
• niveaux
• hauteurs
• emprises

Cette matérialisation peut être réalisée par :

• traçage
• laser
• gabarit
• piquetage
• repère sur paroi
• maquette numérique complétée par un contrôle réel

Que faut-il vérifier ?

• dimensions utiles
• largeur de passage
• débattement
• hauteur
• alignement
• niveau fini
• accessibilité
• maintenance
• conformité au plan
• compatibilité avec le mobilier
• position des réseaux

Qui valide l’implantation ?

Selon le sujet :

• maître d’ouvrage pour l’usage et l’aspect
• architecte pour la cohérence du projet
• entreprise pour la faisabilité de pose
• bureau d’études pour les incidences techniques
• géomètre pour certaines implantations précises

Dimensionnements

Quels éléments doivent être dimensionnés ?

• poutres
• poteaux
• fondations
• fixations
• réseaux
• conduits
• ventilation
• chauffage
• climatisation
• alimentation électrique
• évacuations
• ouvrages d’étanchéité
• équipements de sécurité
• moyens d’accès

Sur quelles données repose le dimensionnement ?

• mesures réelles
• plans
• charges
• usage
• nombre d’occupants
• caractéristiques du bâtiment
• environnement
• performances attendues
• réglementation
• prescriptions du fabricant
• études existantes

Pourquoi les dimensions commerciales ne suffisent-elles pas ?

Un équipement choisi dans un catalogue peut être inadapté en raison :

• d’une puissance insuffisante
• d’un débit excessif
• d’un diamètre trop faible
• d’une charge trop importante
• d’un encombrement incompatible
• d’une maintenance impossible
• d’un support insuffisant

Le maître d’ouvrage peut-il choisir la puissance ou la section ?

Il peut exprimer :

• son usage
• son besoin
• ses préférences
• ses contraintes budgétaires

Le calcul technique doit rester sous la responsabilité du professionnel chargé du dimensionnement.

Compatibilité entre documents

Pourquoi faut-il organiser une synthèse ?

Chaque professionnel peut produire un document correct pour son propre lot, mais incompatible avec celui d’un autre intervenant.

Exemple

Le plan de structure prévoit une poutre.

Le plan de ventilation prévoit une gaine au même emplacement.

Le plan d’électricité prévoit un chemin de câbles dans la même zone.

Chaque document doit donc être rapproché des autres.

Quelles compatibilités vérifier ?

Géométrique

• dimensions
• niveaux
• axes
• épaisseurs
• hauteurs
• encombrements

Structurelle

• charges
• percements
• fixations
• réservations
• appuis

Fonctionnelle

• accès
• entretien
• ouverture
• circulation
• usage

Technique

• matériaux
• humidité
• température
• dilatation
• réactions chimiques
• acoustique
• incendie

Réglementaire

• accessibilité
• sécurité incendie
• ventilation
• garde-corps
• installations électriques
• assainissement

Esthétique

• alignements
• trames
• teintes
• calepinages
• raccords visibles

Qu’est-ce qu’un plan de synthèse ?

Le plan de synthèse superpose ou coordonne les informations provenant de plusieurs lots.

Il permet notamment de vérifier :

• les collisions
• les réservations
• les hauteurs disponibles
• les faux plafonds
• les gaines
• les équipements
• les accès de maintenance

Qui en est responsable ?

Cela dépend du contrat.

La mission peut être confiée :

• à l’entreprise générale
• au maître d’œuvre
• à l’OPC
• à un coordinateur de synthèse
• à un bureau d’études
• collectivement aux entreprises selon une procédure organisée

Il faut éviter que tous les intervenants supposent qu’un autre réalise cette coordination.

Que faire en cas de contradiction ?

1. Identifier les documents concernés.
2. Suspendre la commande ou l’exécution du point litigieux.
3. Réunir les concepteurs concernés.
4. Déterminer la solution.
5. Mettre à jour les documents.
6. Analyser le coût.
7. Analyser le délai.
8. Diffuser une nouvelle version.

L’entreprise ne doit pas résoudre seule une contradiction majeure en choisissant la solution la plus simple ou la moins coûteuse.

Validation avant commande

Quelles commandes nécessitent une vigilance particulière ?

• menuiseries sur mesure
• escalier
• charpente
• poutre métallique
• garde-corps
• cuisine
• mobilier intégré
• pierre découpée
• carrelage en quantité importante
• équipements techniques
• portes spéciales
• éléments préfabriqués
• produits personnalisés

Que faut-il valider avant le lancement ?

Identité du produit

• fabricant
• gamme
• référence
• certification
• Avis Technique éventuel

Dimensions

• largeur
• hauteur
• épaisseur
• sens
• tolérances
• dimensions de réservation
• niveaux finis

Performances

• thermique
• acoustique
• mécanique
• feu
• étanchéité
• débit
• puissance

Aspect

• teinte
• finition
• texture
• accessoires visibles
• sens de pose

Interfaces

• support
• fixation
• alimentation
• évacuation
• ventilation
• raccord avec les autres lots

Conditions commerciales

• prix
• délai
• transport
• stockage
• possibilité de retour
• garantie
• conséquences d’une annulation

Qui donne le bon pour commande ?

Le contrat doit identifier la personne habilitée.

Il peut s’agir :

• du maître d’ouvrage
• du maître d’œuvre dans le cadre d’un mandat
• de l’entreprise, après validation des choix
• de l’entreprise générale

Le bon pour commande doit porter sur une version identifiée.

Peut-on commander avec des cotes théoriques ?

Cette pratique est risquée pour un produit sur mesure.

Il est généralement préférable de commander après :

• relevé réel
• contrôle des supports
• réalisation des ouvrages préalables
• confirmation des niveaux finis
• validation des tolérances

Que faire en cas de commande urgente ?

L’urgence commerciale ne doit pas conduire à supprimer les vérifications essentielles.

Il faut au minimum écrire :

• les hypothèses
• les dimensions retenues
• les informations manquantes
• la personne assumant la décision
• les conséquences possibles

Validation esthétique et responsabilité technique

Quelle est la différence fondamentale ?

Validation esthétique

Le maître d’ouvrage choisit notamment :

• une couleur
• une finition
• un motif
• un sens de pose
• un aspect
• une position visible

Validation technique

Le professionnel vérifie notamment :

• l’aptitude du produit à l’usage
• la résistance
• la fixation
• le dimensionnement
• l’étanchéité
• la compatibilité avec le support
• le respect des prescriptions
• la sécurité
• la conformité réglementaire

Le choix du client transfère-t-il la responsabilité technique ?

Non, en principe.

Le fait pour un maître d’ouvrage non technicien de choisir un carrelage, une couleur ou un aspect ne suffit pas à établir qu’il a assumé la conception technique ou la maîtrise d’œuvre.

La jurisprudence exige, pour retenir une immixtion fautive exonératoire du constructeur, une participation active dans les choix de construction et une compétence technique notoire dans le domaine concerné. Le simple choix d’un carrelage ou l’emploi de quelques termes techniques ne suffit pas.

Que doit faire le professionnel si le choix esthétique est inadapté ?

Il doit alerter le maître d’ouvrage lorsqu’il identifie notamment :

• une incompatibilité avec le support
• une performance insuffisante
• un risque de glissance
• un produit inadapté à l’humidité
• une teinte interdite par une autorisation
• un format incompatible avec la pente
• une matière trop fragile
• une solution contraire aux règles applicables

Il doit proposer :

• une autre solution
• une adaptation
• un essai
• une réserve écrite
• le refus d’exécuter lorsque le choix compromet la sécurité ou la conformité

Le professionnel demeure exposé aux conséquences de l’inexécution de ses obligations contractuelles et ne doit pas exécuter silencieusement une solution qu’il sait inadaptée.

Une mention « choix du client » suffit-elle à exonérer l’entreprise ?

Non.

Cette mention permet d’identifier l’origine d’un choix esthétique, mais elle ne démontre pas que le client :

• connaissait le risque
• disposait d’une compétence technique
• a reçu une information suffisante
• a imposé une solution contre l’avis formel du professionnel

Dans quel cas le maître d’ouvrage peut-il engager sa responsabilité ?

Exceptionnellement, une immixtion fautive peut être retenue lorsqu’un maître d’ouvrage notoirement compétent :

• dirige réellement les entreprises
• impose des solutions techniques
• prive les professionnels de leur liberté d’exécution
• donne des instructions contraires aux règles de l’art
• provoque directement les désordres

Une telle immixtion suppose des actes positifs et une compétence technique notoire ; elle ne se déduit pas de la simple validation de documents ou d’échantillons.

Quelle formule utiliser sur les fiches de choix ?

La présente validation porte exclusivement sur l’aspect, la teinte, la texture, le motif et l’implantation visible. Elle ne décharge pas les professionnels concernés de leurs obligations de vérification technique, de dimensionnement, de compatibilité, de conformité réglementaire et de conseil.

Le maître d’œuvre est-il responsable de tous les documents qu’il vise ?

Pas automatiquement.

Sa responsabilité dépend :

• de son contrat
• de l’objet du visa
• des informations dont il disposait
• de la nature de l’erreur
• de ses compétences
• de son intervention réelle

Le visa ne doit pas être présenté comme une vérification intégrale des calculs si la mission ne comprend pas leur recalcul.

L’entreprise reste-t-elle responsable de ses plans d’atelier ?

Oui, dans la mesure où elle est chargée de les établir et de réaliser l’ouvrage correspondant.

Un visa du maître d’œuvre ne doit pas conduire l’entreprise à ignorer :

• une erreur de cote
• une impossibilité de fabrication
• une fixation insuffisante
• une incompatibilité avec son procédé
• une prescription du fabricant

Statut et circulation des documents

Quels statuts peut-on utiliser ?

• projet
• pour information
• pour consultation
• pour commentaires
• pour visa
• visé avec observations
• refusé
• bon pour commande
• bon pour fabrication
• bon pour exécution
• annulé et remplacé
• récolement

Pourquoi le statut doit-il être visible ?

Un document transmis pour commentaires ne doit pas être utilisé comme un plan d’exécution.

Un plan portant la mention « projet » ne doit pas déclencher une fabrication irréversible.

Comment gérer les observations ?

Le document peut être :

Validé sans observation

Il peut passer au statut suivant.

Validé avec observation mineure

L’observation doit être intégrée sans modifier le principe accepté.

À corriger et représenter

Le document ne doit pas être utilisé.

Refusé

Une nouvelle solution est nécessaire.

Quel délai prévoir ?

Le contrat doit fixer :

• le délai de production
• le délai de visa
• le délai de correction
• les conséquences d’une remise tardive
• la conduite à tenir en l’absence de réponse

Le silence du maître d’ouvrage ou du maître d’œuvre ne doit pas être considéré automatiquement comme une validation, sauf procédure contractuelle très précisément encadrée.

Points d’arrêt avant exécution

Qu’est-ce qu’un point d’arrêt ?

Il s’agit d’une étape au-delà de laquelle l’entreprise ne peut pas poursuivre sans contrôle ou validation.

Quels points d’arrêt prévoir ?

• avant démolition structurelle
• avant coulage
• avant fermeture des cloisons
• avant recouvrement de l’étanchéité
• avant commande sur mesure
• avant fabrication
• avant mise sous tension
• avant mise en eau
• avant pose généralisée d’une finition
• avant remblaiement

Que faut-il contrôler à ce stade ?

• documents approuvés
• dimensions
• support
• produits
• réservations
• photos
• essais
• observations levées
• autorisation de poursuivre

Qui lève le point d’arrêt ?

Le contrat doit identifier la personne compétente :

• bureau d’études
• maître d’œuvre
• contrôleur technique
• entreprise principale
• maître d’ouvrage pour le seul choix esthétique

Tableau de validation documentaire

Document	Producteur habituel	Contrôle principal	Validation avant
Plan de détail	Concepteur ou entreprise	Dimensions, assemblages, raccords	Exécution
Plan de réservation	Lots techniques et synthèse	Position, taille, structure	Coffrage ou percement
Plan de réseaux	Entreprise ou BET	Cheminement, pente, accès	Pose
Calepinage	Entreprise ou architecte	Aspect, joints, coupes, support	Commande et pose
Note de calcul	BET ou ingénieur	Hypothèses et dimensionnement	Fabrication et exécution
Fiche technique	Fabricant	Produit, domaine d’emploi	Commande
Avis Technique	CCFAT/CSTB	Domaine d’emploi et prescriptions	Prescription et pose
Procès-verbal d’essai	Laboratoire	Configuration et résultat	Acceptation du système
Échantillon	Fabricant ou entreprise	Aspect et référence	Commande
Plan d’implantation	Concepteur ou entreprise	Position, usage, dimensions	Traçage
Plan de synthèse	Coordinateur désigné	Compatibilité entre lots	Exécution coordonnée

Fiche de validation recommandée

Identification

• projet
• entreprise
• lot
• document
• référence
• indice
• date
• auteur

Objet de la validation

Cocher notamment :

• esthétique
• implantation
• conformité au projet
• dimensionnement
• fabrication
• commande
• exécution

Documents associés

• plan
• note de calcul
• fiche technique
• Avis Technique
• échantillon
• procès-verbal d’essai

Décision

• accepté
• accepté avec observations
• à corriger
• refusé

Réserves

• observations
• corrections
• date limite
• nouvelle version attendue

Signatures

• auteur
• vérificateur
• maître d’œuvre
• maître d’ouvrage pour les choix relevant de sa décision

Méthode de validation étape par étape

Étape 1 : établir la liste des documents nécessaires

Pour chaque lot, identifier les documents exigés avant :

• commande
• fabrication
• exécution
• recouvrement
• réception

Étape 2 : attribuer les responsabilités

Préciser :

• auteur
• vérificateur
• validateur
• délai
• statut attendu

Étape 3 : contrôler les références

Vérifier :

• projet
• adresse
• numéro
• date
• indice
• version des plans associés

Étape 4 : vérifier les données d’entrée

• relevés
• niveaux
• dimensions
• charges
• études
• autorisations
• exigences contractuelles

Étape 5 : réaliser la synthèse

Comparer les documents entre lots.

Étape 6 : arrêter les choix esthétiques

• échantillons
• coloris
• calepinages
• implantations visibles

Étape 7 : vérifier la technique

• dimensionnement
• support
• procédés
• performances
• réglementation
• assurance

Étape 8 : lever les observations

Une version corrigée doit être produite.

Étape 9 : donner le bon statut

• bon pour commande
• bon pour fabrication
• bon pour exécution

Étape 10 : diffuser

Tous les intervenants concernés doivent recevoir la même version.

Étape 11 : retirer les anciennes versions

Elles sont archivées mais ne doivent plus être utilisées sur le chantier.

Étape 12 : contrôler sur place

La validation documentaire ne remplace pas la vérification de la conformité de l’exécution.

Signaux d’alerte

Une vigilance particulière s’impose lorsque :

• les travaux commencent sur des plans de principe
• les plans ne comportent ni date ni indice
• les réservations sont décidées directement sur place
• les réseaux ne sont pas synthétisés
• les calculs sont remis après l’exécution
• la note de calcul ne correspond pas aux dimensions réelles
• une fiche commerciale remplace la documentation technique
• un Avis Technique est expiré ou concerne un autre produit
• le procédé sort de son domaine d’emploi
• le procès-verbal d’essai porte sur une configuration différente
• l’échantillon validé n’est pas conservé
• la couleur est définie seulement par un nom générique
• un produit sur mesure est commandé avant relevé
• le maître d’ouvrage est invité à « valider la technique » sans explication
• une signature esthétique est utilisée comme exonération générale
• un plan visé avec observations est utilisé sans correction
• plusieurs versions circulent simultanément
• personne n’est responsable de la synthèse

Quelles sont les principales erreurs à éviter ?

Les erreurs fréquentes consistent à :

• confondre plan administratif et plan d’exécution
• ne pas définir qui produit les plans de détail
• oublier les réservations
• percer une structure sans validation
• ne pas représenter les pentes de réseaux
• valider un calepinage sans vérifier les joints techniques
• commencer avant la note de calcul
• modifier un matériau sans recalcul
• se limiter aux fiches commerciales
• ne pas lire le domaine d’emploi d’un Avis Technique
• utiliser un document portant sur une ancienne référence
• considérer un procès-verbal d’essai comme valable pour toutes les configurations
• valider une couleur uniquement sur écran
• ne pas conserver l’échantillon
• commander avec des cotes théoriques
• ne pas vérifier l’accès de maintenance
• valider les plans lot par lot sans synthèse
• considérer le visa du maître d’œuvre comme une reprise totale de la responsabilité de l’entreprise
• considérer le choix esthétique du client comme une validation technique
• ne pas formaliser les observations
• exécuter à partir d’une version « projet »
• ne pas archiver les documents remplacés

Recommandations de Check my House

Recommandation 1 : établir une liste documentaire par lot

Chaque entreprise doit savoir ce qu’elle doit remettre avant la commande, l’exécution et la fermeture des ouvrages.

Recommandation 2 : interdire les commandes sur documents provisoires

Tout produit sur mesure doit être rattaché à un plan, un indice et un bon pour commande.

Recommandation 3 : matérialiser les implantations

Le traçage réel permet au maître d’ouvrage de vérifier l’usage et au professionnel de contrôler les dimensions.

Recommandation 4 : organiser la synthèse entre lots

Les réseaux, structures, menuiseries, isolations et finitions doivent être comparés avant exécution.

Recommandation 5 : lire intégralement les évaluations techniques

La référence du produit ne suffit pas : le domaine d’emploi, les supports et les prescriptions doivent correspondre au chantier.

Recommandation 6 : conserver les échantillons acceptés

Ils serviront de référence lors de la pose et de la réception.

Recommandation 7 : distinguer clairement les signatures

Chaque signature doit indiquer si elle porte sur :

• l’esthétique
• l’implantation
• la technique
• la commande
• l’exécution

Recommandation 8 : maintenir la responsabilité des professionnels

Le maître d’ouvrage exprime ses choix et valide l’aspect, mais les professionnels doivent continuer à vérifier la sécurité, la compatibilité et le dimensionnement.

À retenir

Les documents d’exécution traduisent le projet général en informations suffisamment précises pour commander, fabriquer et réaliser les ouvrages.

Ils peuvent comprendre :

• plans de détail
• plans de réservation
• plans de réseaux
• calepinages
• notes de calcul
• fiches techniques
• Avis Techniques
• procès-verbaux d’essai
• échantillons
• tableaux de coloris
• plans d’implantation
• plans de synthèse

Chaque document doit être :

• identifié
• daté
• indicé
• attribué à un auteur
• contrôlé dans un périmètre défini
• diffusé avec un statut clair

Les plans de réservation et de réseaux doivent être coordonnés avec la structure et les autres lots avant tout percement ou fermeture.

Les notes de calcul doivent précéder les travaux qu’elles dimensionnent.

Un Avis Technique ne constitue pas une autorisation générale : le produit et le chantier doivent entrer dans son domaine d’emploi exact.

Un procès-verbal d’essai ne vaut que pour la configuration et les conditions qu’il décrit.

Les commandes sur mesure doivent être précédées d’un relevé réel, d’une vérification des interfaces et d’un bon pour commande portant sur une version déterminée.

Enfin, la validation esthétique du maître d’ouvrage ne transfère pas automatiquement la responsabilité technique. Sauf immixtion active d’un maître d’ouvrage notoirement compétent, les professionnels restent tenus de leurs obligations de conception, de vérification, de conseil et d’exécution.

Pour approfondir le sujet, découvrez nos expertises dédiées : Assistance suivi de chantier et Suivi des travaux de renovation.

Sources principales

• Code civil, articles 1792 et 1792-1, responsabilité des constructeurs et identification des professionnels réputés constructeurs.
• Code civil, article 1104, exécution de bonne foi des obligations contractuelles.
• Code civil, article 1231-1, responsabilité résultant de l’inexécution ou du retard dans l’exécution des obligations.
• CSTB, définition, finalité et procédure des Avis Techniques et Documents Techniques d’Application.
• Commission chargée de formuler les Avis Techniques, consultation des Avis Techniques et Documents Techniques d’Application publiés.
• CSTB, base officielle de recherche des Avis Techniques, certificats, classements et autres documents techniques.
• Cour de cassation, choix de matériaux par le maître d’ouvrage et conditions strictes de l’immixtion fautive supposant des actes positifs et une compétence technique notoire.
• Cour de cassation, immixtion fautive d’un maître d’ouvrage techniquement compétent ayant dirigé les entreprises et imposé des solutions contraires aux règles de l’art.

FAQ associées

• Contrôler la conformité aux documents contractuels
• Constituer les documents contractuels du chantier
• Récupérer les documents et mobiliser les garanties
