Quels sont les types de gaines électriques disponibles ?

Le choix de la gaine, aussi appelée fourreau, dépend principalement du type d’installation électrique. En effet, toutes les gaines ne conviennent pas aux mêmes environnements. Par exemple, pour une installation intérieure, il est impératif de respecter la norme NF C 15-100, qui impose l’utilisation de gaines ignifugées, capables de résister au feu. Voici un tour d’horizon des principales gaines électriques disponibles et leurs usages :

Gaine électrique ICTA (Isolant Cintrable Transversalement élastique Annelé)

La gaine ICTA est la plus courante et s’utilise principalement en intérieur, grâce à ses propriétés ignifugées. Elle offre une grande résistance aux chocs et écrasements, tout en étant étanche (IP44). Elle est idéale pour des installations encastrées, apparentes ou noyées dans le béton. Disponible en plusieurs tailles (16 à 63 mm de diamètre), la gaine ICTA existe aussi en version lisse sous la désignation ICTL.

Gaine ICA (Isolant Cintrable Annelé)

Contrairement à l’ICTA, cette gaine offre une résistance moindre et n’est pas aussi élastique. Elle se décline également en version lisse (ICL).

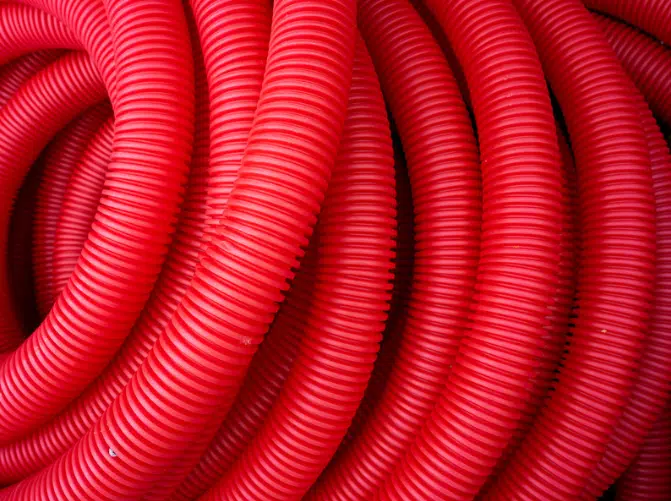

Gaine TPC (Tube de Protection des Câbles)

Cette gaine est spécifiquement conçue pour l’extérieur et les câbles enterrés. Bien qu’elle ne soit pas inflammable, elle ne peut pas être utilisée en intérieur selon la norme NF C 15-100. Vous la trouverez en diamètres allant de 40 à 160 mm, avec des longueurs de couronne de 25 à 100 m.

Gaine CSA (Composite Souple Annelé)

Utilisée en milieu industriel, cette gaine en acier offre une haute résistance aux flammes et à l’eau. La version lisse CTL possède une couche extérieure isolante, la rendant encore plus performante.

2. Gaine semi-rigide

Gaine IRL (Isolant Rigide Lisse)

Souvent utilisée dans des pièces non habitées (comme les garages), la gaine IRL est en PVC semi-rigide et s’installe en apparent, avec ou sans raccords. Disponible en longueurs de 2 à 3 mètres, elle permet un gain de temps important lors de l’installation.

Gaine MRL (Métallique Rigide Lisse)

Fabriquée en acier électrozingué ou inox, cette gaine est utilisée dans des environnements à risque, comme les locaux industriels où le danger d’incendie ou d’explosion est présent. Elle assure une protection maximale contre la corrosion et le vieillissement.

Quelles sont les différentes catégories de gaines ?

Gaine avec tire-fil

Les gaines sont disponibles avec ou sans tire-fil. Le tire-fil permet de faciliter le passage des câbles à travers la gaine, notamment lorsqu’il s’agit de longues distances. Si vous travaillez sur un grand chantier, l’utilisation d’une machine de préfilage automatique peut vous faire gagner un temps précieux.

Gaine fendue

Cette gaine est fendue sur toute sa longueur, ce qui facilite le passage des câbles, mais supprime toute isolation. Elle est principalement utilisée pour les câbles de télécommunication.

Gaine préfilée

Il s’agit d’une gaine contenant déjà les câbles. Bien qu’elle soit plus coûteuse, elle fait gagner un temps considérable lors de la pose. Les gaines préfilées contiennent généralement entre deux et cinq conducteurs prédéfinis.

Comment choisir le diamètre de la gaine électrique ?

Le choix du diamètre de la gaine dépend du nombre de câbles à y faire passer. Bien que la norme NF C 15-100 ne fixe pas de limite précise, il est recommandé de respecter la « règle du tiers » : les câbles ne doivent pas occuper plus du tiers de la section intérieure de la gaine. Cela permet de faciliter leur passage et de laisser de la place pour de futurs câbles.

Pour calculer cela, vous devez connaître la section totale de vos câbles en mm², que vous diviserez ensuite par la section de la gaine. Voici quelques exemples de sections de fils électriques :

• Fil de 1,5 mm² : 8,55 mm²
• Fil de 2,5 mm² : 11,9 mm²
• Fil de 6 mm² : 22,9 mm²

Et les sections intérieures de gaines ICTA :

• Gaine de 16 mm : 90 mm² (tiers = 30 mm²)
• Gaine de 20 mm : 156 mm² (tiers = 52 mm²)
• Gaine de 25 mm : 264 mm² (tiers = 88 mm²)

Conclusion

Le choix de la gaine électrique dépend donc principalement de l’environnement d’installation (intérieur ou extérieur), du type de protection souhaitée (contre le feu, l’eau, etc.), et de la facilité de pose. Prenez également en compte le diamètre adéquat pour une installation conforme et évolutive. Si vous hésitez encore, n’hésitez pas à consulter un professionnel pour vous guider dans vos choix.
