Les obligations et normes pour la pose de gaines électriques.
Quelles sont les exigences pour l’installation des gaines électriques ?
La pose de gaines électriques, qu’elle soit en intérieur, en extérieur, apparente ou encastrée, est soumise à des réglementations strictes pour garantir la sécurité des installations. Ces normes, définies principalement par la norme NF C 15-100, encadrent les installations en basse tension et sont incontournables pour tous les types de bâtiments, qu’ils soient neufs, rénovés ou modifiés.
Sommaire
Respectez les normes pour une installation électrique sécurisée et conforme, en intérieur comme en extérieur.
Normes et réglementations à respecter
La norme NF C 15‑100 est la référence pour les installations électriques en basse tension en France. Elle s’applique aux constructions neuves et aux rénovations complètes, ainsi qu’aux extensions d’installations existantes. Cependant, d’autres normes peuvent s’appliquer à des contextes spécifiques :
- NF C 13‑100 : pour les postes de livraison en haute tension (HTA),
- NF C 13‑200 : pour les installations électriques à haute tension,
- NF C 15‑211 : pour les locaux à usage médical,
- NF C 17‑200 : pour les installations d’éclairage extérieur.
Chaque type d’installation possède ainsi sa propre réglementation pour garantir une sécurité optimale.
Règles pour les installations apparentes

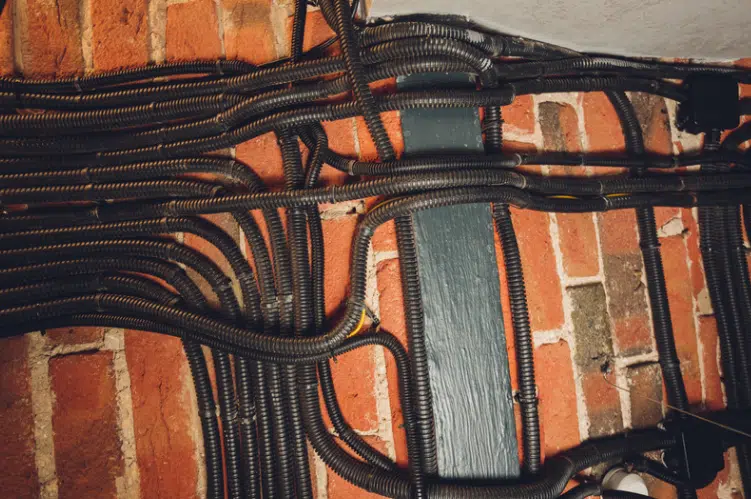

Les gaines électriques apparentes, qu’elles soient en courant fort (éclairage, prises) ou faible (téléphonie), doivent être posées soit horizontalement, soit verticalement, mais jamais en diagonale. Les pièces humides, comme les salles de bain, requièrent des précautions particulières pour protéger le réseau électrique contre l’eau.
Réglementation pour les installations en extérieur
Pour les installations électriques extérieures (lampadaires, éclairage de jardin, portails automatiques, etc.), la norme NF C 15-100 impose des critères stricts, notamment concernant l’enfouissement des câbles et la protection des réseaux enterrés. L’enfouissement doit tenir compte des charges qui peuvent passer sur le terrain (piétons, véhicules lourds), et la profondeur minimale varie de 60 cm à 85 cm selon les configurations.
Procédure pour la pose de gaines et câbles
La sélection de gaines adaptées, étanches et résistantes, est cruciale pour toute installation extérieure. Les câbles passent à travers la gaine à l’aide d’un tire-fil, un outil indispensable pour les longues distances. Certaines gaines sont livrées directement avec un tire-fil intégré, facilitant l’installation.
Les indices IK et IP définissent la résistance des gaines aux impacts, à la poussière, et aux liquides, garantissant leur durabilité en fonction de l’environnement.
Installation électrique en rénovation
Dans le cadre d’une rénovation, il est primordial d’anticiper les besoins en câblage souterrain. Les câbles doivent être protégés par des gaines et signalés par des grillages avertisseurs de couleur rouge pour les réseaux électriques, et verte pour les réseaux télécoms, posés à 20 à 30 cm au-dessus des câbles.
En conclusion, le respect des normes en vigueur est indispensable pour garantir la sécurité et la conformité de toute installation électrique, que ce soit en intérieur ou en extérieur.
